礦山起重機械廠家生產的QD型吊鉤橋式起重機的起重量自5噸到400噸，跨度自7.5米到34米，可定作。起重機械一般根據客戶要求定作，因?yàn)樽鳂I(yè)場合不同，起重機的參數也不同。

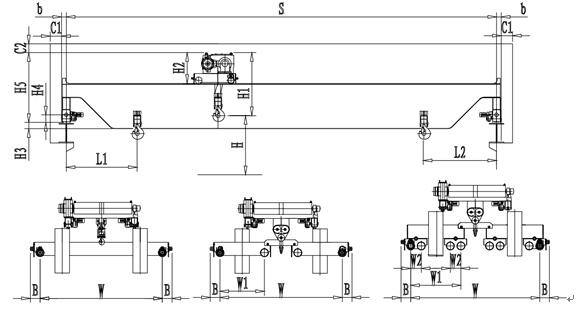

H-起升高度 Hoisting height
V1-起升速度 Hoisting speed
V2-小車運行速度 Traveling speed of trolley
V3-大車運行速度 Traveling speed of crane
L1-起重機左*限 Left limit of crane
L2-起重機右*限 Right limit of crane
C1-起重機兩端小*限 Minimum limit of both ends
C2-起重機頂部小*限 Minimum limit of top of crane
S-起重機跨度 Crane span
H1-起重機小車鉤心到頂部的距離 Distance between core of hook and its top
H2-起重機小車的高度 Height of trolley
H3-起重機底部到大車軌道面的距離 Distance between the bottom of crane and crane rail plane
H4-礦山起重機緩沖器到大車軌道面的距離 Distance between buffer of crane and crane rail plane
H5-起重機頂部到大車軌道面的距離 Distance between the top of crane and crane rail plane
W-起重機外兩個車輪之間的距離 Distance between two outmost wheels of crane
W1-起重機一角外兩個車輪之間的距離 Distance between two outmost wheels of one corner of crane
W2-起重機臺車兩個車輪之間的距離 Distance between two wheels of trolley
B-礦山起重機外車輪距離緩沖器端部之間的距離 Distance from the outmost wheel to ends of buffer
b-起重機端部距離大車軌道之間的距離 Distance from ends to rail of crane
G-起重機整車的重量 Overall weight of crane
K-起重機大輪壓 Maximum wheel pressure of crane
P-起重機總的功率 Total power of crane

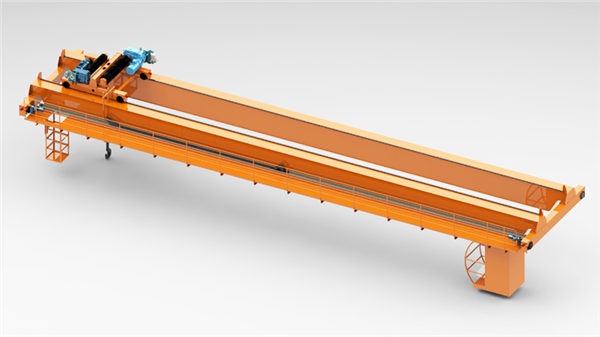

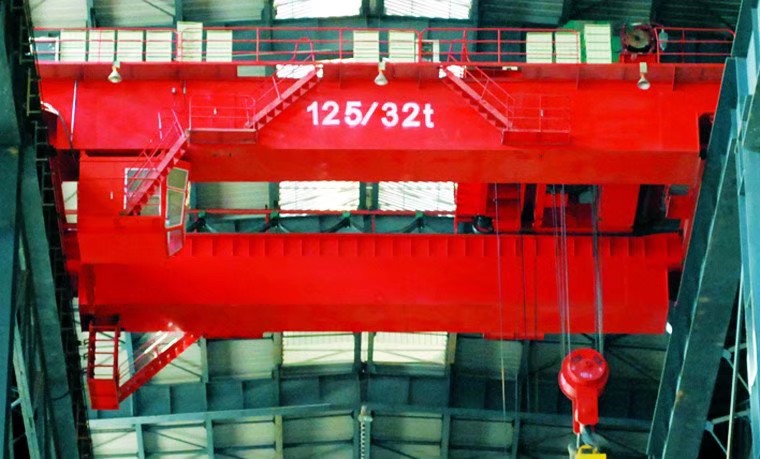

選型說明：QD型吊鉤橋式起重機也稱為行吊，航吊，桁吊，天車，它的組成：雙主梁、起重小車、大車運行機構、小車運行機構、電器等，起重小車由卷筒、減速機、電機、制動器、電器等組成。起升機構在起重小車上，卷筒下來的鋼絲繩直接纏繞在吊鉤上，取物裝置是吊鉤。一般設有主副鉤。

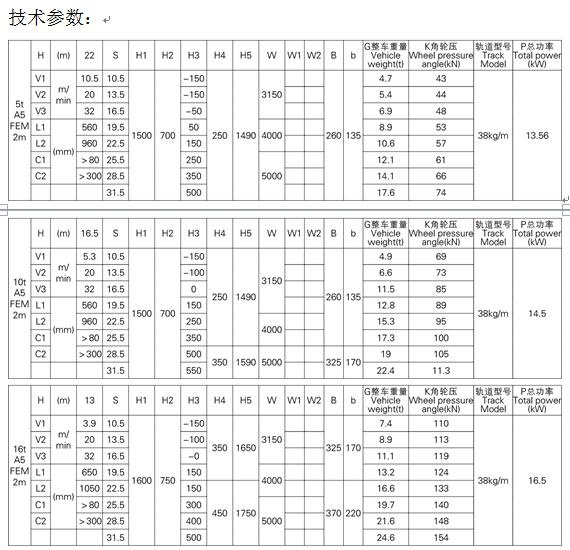

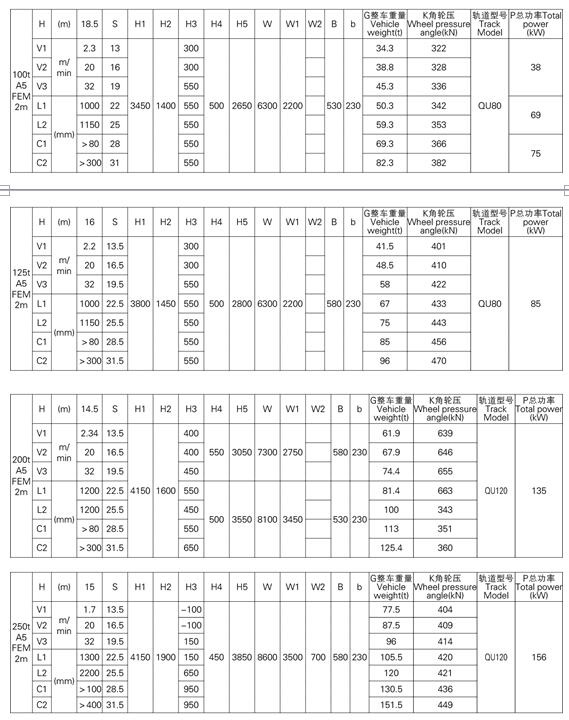

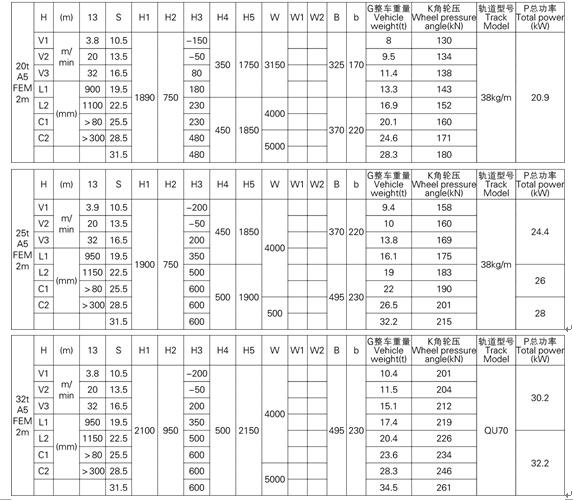

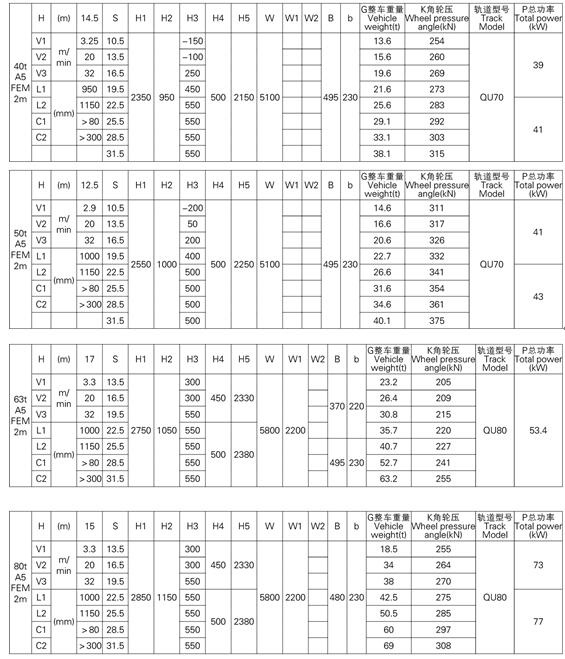

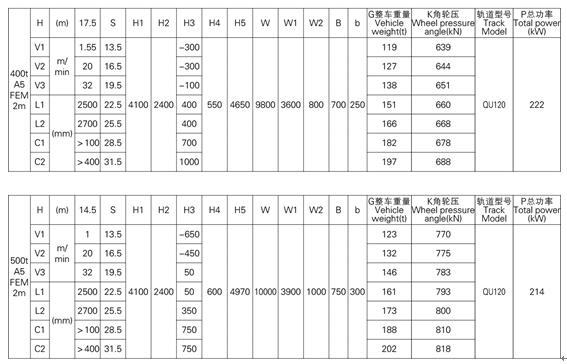

1、本產品系列表僅列出了常用的基本的規格起重機，工作級別為A5(FEM 2m)時的標準跨度，沒有副鉤的室內用起重機?？蛻舾鶕?jù)需要可以提出相應的要求。
2、本系列也可以增加副起重機構，也可以增加輕載時速度加倍的設置，一般主副的設置為4:1，也可以根據客戶的要求設定。囚設置副鉤則起重機的總重及輪壓會有所增加。
3、表中的尺寸，重量，輪壓供客戶訂貨時參考，如果客戶的需要條件發生變化，如工作級別，速度，起升高度有變化時，相應的參數，尺寸，重量，輪壓等都會發生變化，實際的參數，質量，輪壓以合同的要求為準。
4、表中列出的起升速度，大小車速度為標準值，可以根據客戶的需求做相應的調整。
5、技術參數及尺寸會因?yàn)榧夹g(shù)的改進或者升級有所變化，如有疑問的話可以和礦山起重機械公司技術部聯系。
